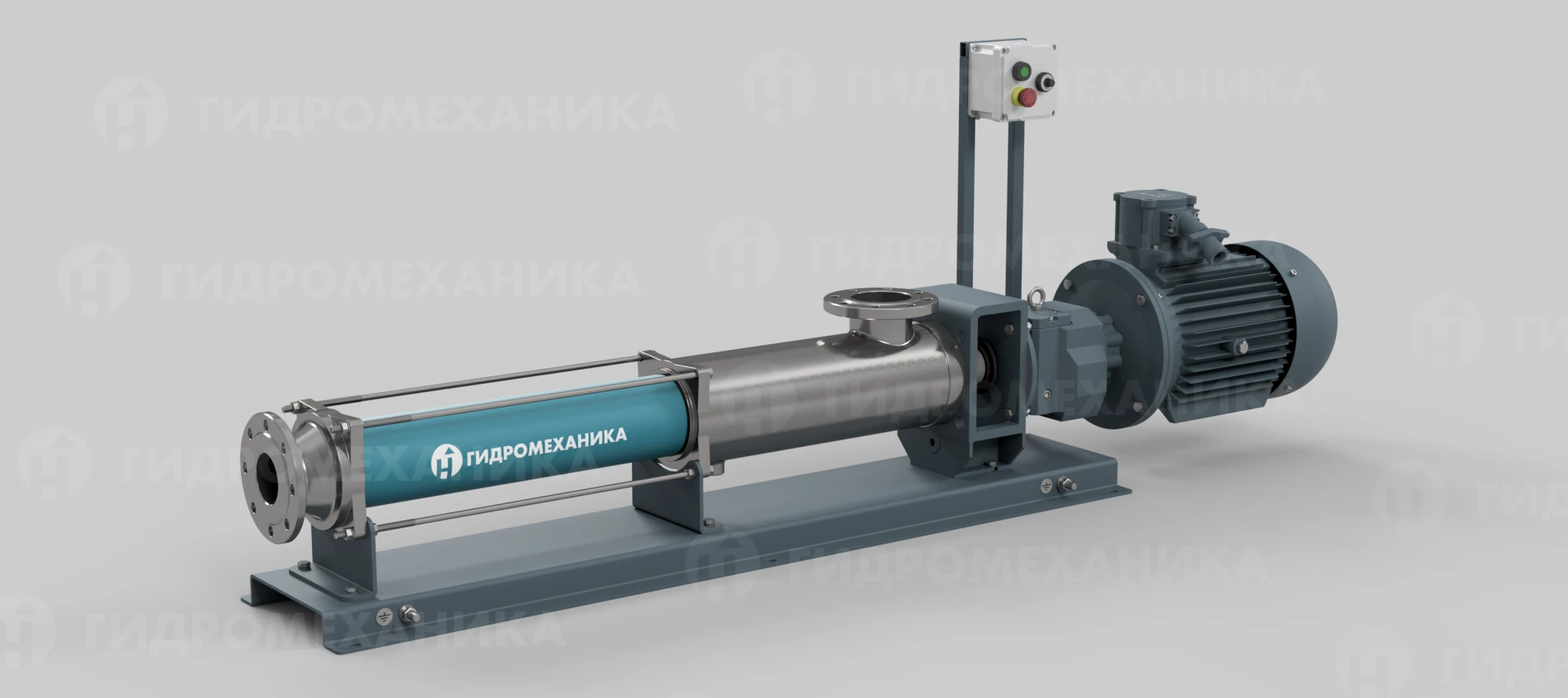

Насос с пультом управления

Гидромеханика > Каталог винтовых насосов > Промышленные винтовые насосы – Гидромеханика > Насос с пультом управления

Винтовые насосы с пультом и шкафом управления позволяют осуществлять автоматическое включение и выключение агрегата. Плавный пуск продлевает срок эксплуатации насоса, защищает агрегат от скачков напряжения и перегрева.

Технические характеристики винтового насоса

Давление	до 48 бар
Производительность	до 250 м3/ч
Температура	до 150°С

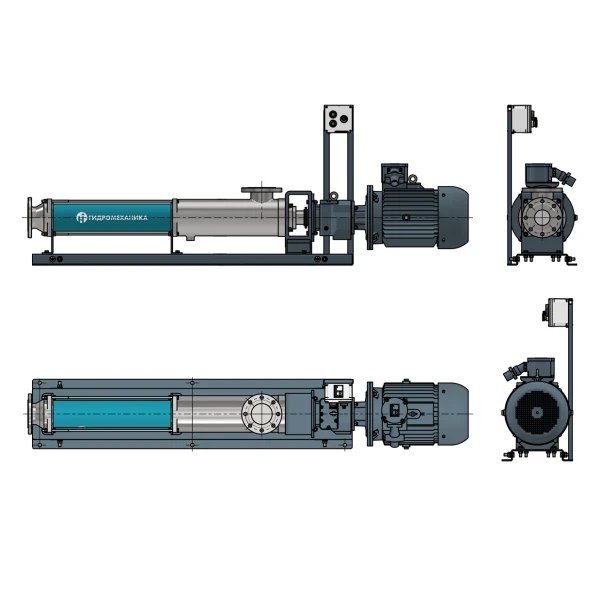

Комплектация винтового насоса с пультом управления

двигатель взрывозащищенный или общепромышленный в зависимости от задач перекачивания;
пульт и шкаф управления (также могут быть во взрывозащищенном исполнении);
уплотнение с сальниковой набивкой или торцевое уплотнение;
винтовая пара (статор, ротор) с высоким ресурсом работы;

опционально:

датчик защиты от сухого хода;
двойное торцевое механическое уплотнение с системой обеспечения работы;
вариатор, позволяющий вручную плавно и точно регулировать расход жидкости, сохраняя постоянное давление;
подшипниковый узел и эластичная муфта;
контроль температуры подшипников;
контроль температуры обмотки электродвигателя;
контроль температуры подшипников в электродвигателе.

Сертификаты соответствия насосного оборудования

Винтовые насосы для вязких жидкостей производства ООО «Гидромеханика» отвечают требованиям входного контроля заказчиков и сертифицированы на территории стран Таможенного союза.

ТР ТС 012/2012 «О безопасности оборудования для работы во взрывоопасных средах»
ТР ТС 010/2011 «О безопасности машин и оборудования»
ГОСТ Р ИСО 9001-2015 «Системы менеджмента качества. Требования»

Материалы винтового насоса

Корпус насоса: чугун, углеродистая сталь (СL,CS), нержавеющая сталь (SS304, SS316), титановые сплавы.
Проточная часть: углеродистая сталь (СL,CS), нержавеющая сталь (SS304, SS316), титановый сплав, инструментальная сталь, дуплексная сталь, возможно применение твердых покрытий хромом (HHP).
Статор: NBR, EPDM, KFM, HNBR, PTFE (DSS).
Уплотнение вала: Сальниковое, одинарное торцевое, двойное торцевое.

Запасные части для винтовых насосов

Подробнее ознакомиться с материалами, размерами роторов, статоров и других деталей винтовых насосов вы можете на странице «Запчасти для винтовых насосов»

Шнековые пары: роторы (винты), статоры (обоймы)
Приводные валы, соединительные тяги
Механические уплотнения, штифты, гильзы
Шарнирные муфты, направляющие втулки
Кольца, прокладки, фиксирующие ленты, манжеты
Ремкомплекты шарнирного узла

Подробнее >>

Преимущества винтового насоса с пультом и шкафом управления

насос с пультом и шкафом управления позволяет работникам быть в более защищенном положении за счет возможности удаленного управления насосом;
обеспечивает автоматическую работу агрегата;
автоматика продлевает срок эксплуатации насоса и защищает агрегат от скачков напряжения, от аварийных ситуаций (например, от работы в режиме «сухого хода» при перегреве статора);
высокая всасывающая способность (возможность всасывания до 8 метров позволяет осуществлять пуск без наполнения насоса перекачиваемой средой);
отсутствие кавитации, что позволяет перекачивать жидкость с воздушными пробками и регулировать производительность за счет скорости вращения ротора в широком диапазоне;
отсутствие жестких требований к концентрации и размеру механических примесей;
простая конструкция, которая позволяет проводить обслуживание насоса без привлечения высококвалифицированного персонала и специализированного ремонтного цеха.

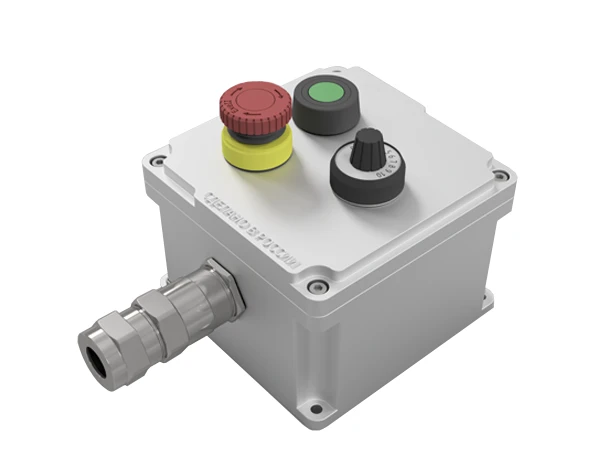

Дистанционный пульт управления насосом

Взрывозащищенный пульт служит для управления насосом и применяется во взрывоопасных зонах в нефтяной, газовой, химической, горной, металлургической, энергетической отраслях промышленности.

Чаще всего область применения данных пультов – это взрывоопасные зоны помещений и наружных установок, а также рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты.

Основными задачами пульта управления являются включение и выключение оборудования, в том числе резкая аварийная остановка насосного агрегата.

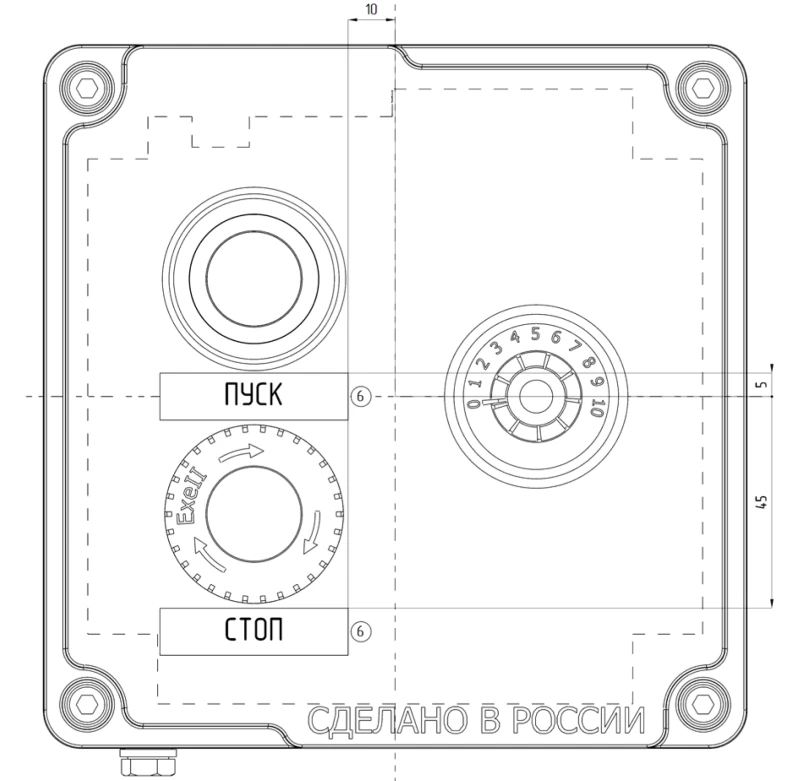

Комплектация пульта управления

взрывозащищенный корпус из коррозионностойкого сплава;
кабельный ввод (никелированная латунь) для бронированных кабелей;
кнопка без фиксации, зеленый толкатель с контактной группой;
аварийная кнопка, красный толкатель, отпирание вращением, с контактной группой;
потенциометр.

Особенности и преимущества пультов управления насосом

взрывозащищенное исполнение;
яркие цвета визуальной части модулей управления и индикации – кнопок, ламп и др.;
возможность изготовления различных типоразмеров корпусов и разнообразных управляющих и индикационных модулей;
установка элементов управления и индикации, а также комплектации кабельными вводами производится в соответствии с требованиями заказчика;
по требованию заказчика могут быть изготовлены маркировочные таблички для кнопок и сигнальных ламп;
крышки взрывозащищенных пультов изготавливаются с петлями, что удобно при монтаже коробки, присоединения кабелей и проводов, и дальнейшего обслуживания.

Шкаф управления и защиты насоса

Шкаф управления защищает насос от аварийных ситуаций, перегрузок и короткого замыкания, обеспечивает автоматическую работу агрегата (в том числе на значительном расстоянии), позволяет регулировать частоту.

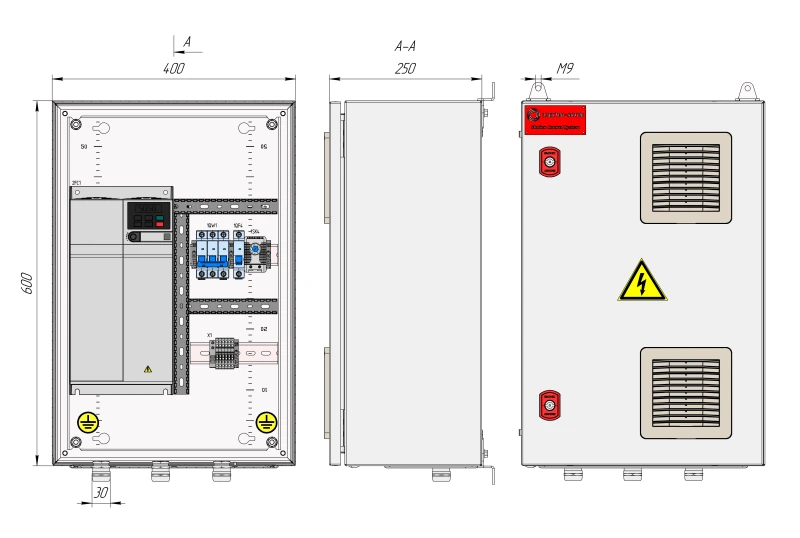

Комплектация шкафа управления винтовым насосом

корпус навесной металлический или пластиковый прямоугольной формы с панелью управления на лицевой части;
кронштейны для крепления;
различные переключатели;
преобразователь частоты;
блок регулировки отключений (плановых и аварийных);
термореле, термостат;
датчики температуры и давления;
световые сигнализаторы.
жгут витой;
кабельный ввод латунный,
вентиляционная решетка с фильтром для вентилятора,
вентилятор.

Особенности и преимущества шкафа управления винтовым насосом

климатическое исполнение (в базовом решении) УХЛ-4, т.е. требуется установка шкафа в обогреваемом помещении при температуре от 1 до 40 °C, опционально возможно уличное исполнение;
шкаф управления насосами включает в себя узел контроля напряжения фаз (к устройству можно подключать несколько насосов, например, основной и резервный, в этом случае устанавливают программу поочередного включения установок);
в большинстве случаев на шкафах предусмотрены дисплеи, на которые выводятся данные о работе насосов;
датчик температуры при появлении риска сухого режима и перегрева дает сигнал к отключению системы, а при формировании благоприятных условий запускает двигатель насоса;
в аварийных ситуациях помогают предотвратить работу устройства механизмы защиты от перепадов напряжения, от превышения его допустимого уровня, пропадания и перекоса фаз, от неверного подключения и от заклинивания;
шкаф управления корректирует параметры системы, а при достижении допустимых показателей автоматически включает в работу насосное оборудование;
шкаф позволяет управлять насосным оборудованием даже на значительном расстоянии, например, путем подключения к сети интернет или с помощью других устройств;
шкаф управления обеспечивает плавный пуск при постепенном увеличении напряжения.

Винтовые насосы для вязких жидкостей

Применение винтовых (шнековых) насосов распространено во многих отраслях промышленности. Одновинтовые насосы подходят для перекачивания вязких, нетекучих, мультифазных сред, а также сред с твердыми, мягкими либо волокнистыми включениями.

На странице «Подбор винтового насоса» вы можете составить техническое задание, указав среду перекачивания на вашем производстве. Специалисты компании «Гидромеханика» помогут подобрать нужный насосный агрегат, подготовят официальное коммерческое предложение или проконсультируют вас по телефону.

Также вы можете перейти на страницу «Сферы применения винтовых насосов», чтобы самостоятельно ознакомиться с отраслями промышленности, где используются промышленные шнековые насосы.

Стоимость насоса и запчастей

По вашей заявке мы подготовим официальное коммерческое предложение или проконсультируем вас по телефону.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Конструктивные преимущества насосов

СИСТЕМА МОНИТОРИНГА РАБОТЫ НАСОСА
— Предотвращение сухого хода
— Защита от избыточного давления и перегрева
— Контроль герметичности ТУ
— Измерение температуры подшипников и обмотки электродвигателя

УПЛОТНЕНИЕ ВАЛА
Сальниковая набивка. Одинарное либо двойное торцевое уплотнение с системой обеспечения работы по стандарту API 682.

РЕГУЛИРОВКА ПРОИЗВОДИТЕЛЬНОСТИ
Обеспечивается за счет установки вариатора либо частотного преобразователя.

МАТЕРИАЛЫ ПОД ЗАКАЗ
Широкий ассортимент материалов, применение напылений дает возможность решать самые сложные задачи по перекачке.

ВАРИАНТЫ ИСПОЛНЕНИЯ
– общепромышленное
– взрывозащищенное
– рудничное
– санитарно-гигиеническое
– пищевое

Производственные преимущества насосов

КАЖДЫЙ НАСОС ПРОХОДИТ ИСПЫТАНИЯ
Агрегаты проверяются на электронном стенде, заказчику предоставляется отчет о рабочих характеристиках насосного агрегата.

ВХОДНОЙ КОНТРОЛЬ
Все материалы проходят 100-процентный лабораторный контроль качества.

СОБСТВЕННЫЙ ИНЖЕНЕРНО-ТЕХНИЧЕСКИЙ ОТДЕЛ
Производство каждого насоса начинается с разработки и утверждения конструкторской документации.

СЕРТИФИКАЦИЯ И МЕЖДУНАРОДНЫЕ СТАНДАРТЫ
Материалы, конструкции и технологии производства соответствуют международным стандартам. Вся продукция сертифицирована в соответствии с законодательством РФ.

Преимущества запасных частей

КАЧЕСТВО ПРОДУКЦИИ
Запасные части производятся из материалов высокого качества на современном оборудовании по проверенным временем технологиям. Все детали подвергаются тщательному многоступенчатому техническому контролю и полностью соответствуют требованиям конструкторской документации.

ТОЧНОСТЬ РАЗМЕРОВ
Для получения точных размеров в формовочном цеху ведется строгий производственный контроль, позволяющий учитывать различные сценарии усадки материалов.

АНАЛОГИ ИМПОРТНЫХ ЗАПЧАСТЕЙ
Возможно изготовление запасных частей, подходящих к винтовым насосам брендов Netzsch, Mono, Seepex, Moyno, Allweiler, Wangen.

ОПЕРАТИВНЫЕ ПОСТАВКИ
Наша компания заблаговременно пополняет склад, всегда остается на связи с заказчиками, совместно анализируя ближайшие потребности и прогнозируя возможные ситуации. Узнать о наличии запасных частей на складе можно по телефону 8 (800) 234-66-53 (звонок по России бесплатный).
