Механическое торцевое уплотнение для винтового насоса

Служит для создания герметичности на валу насоса, предотвращает утечку перекачиваемой среды и защищает привод от протечек в месте прохождения вала.

Расчет стоимости

Механическое торцевое уплотнение винтового насоса подбирается в зависимости от конструкции насоса и задач перекачивания.

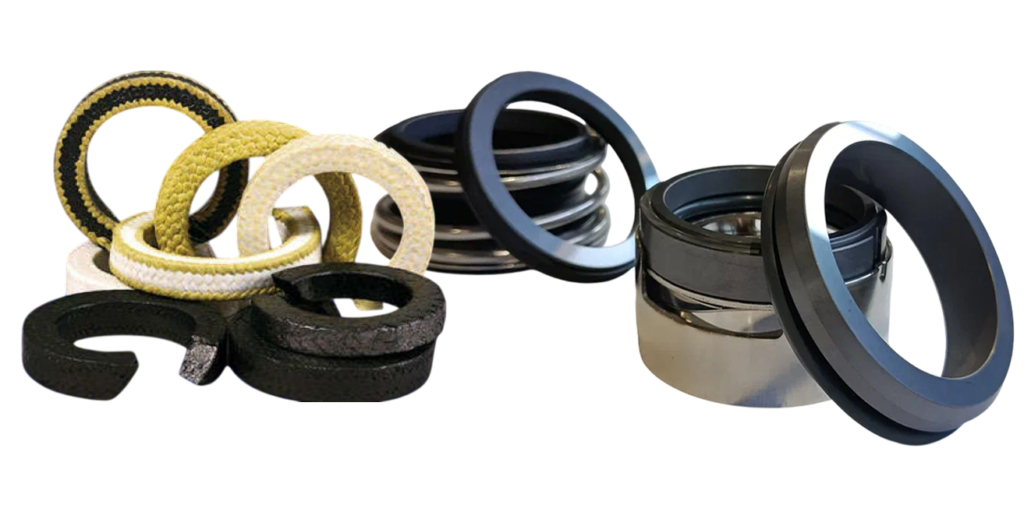

Виды торцевых уплотнений

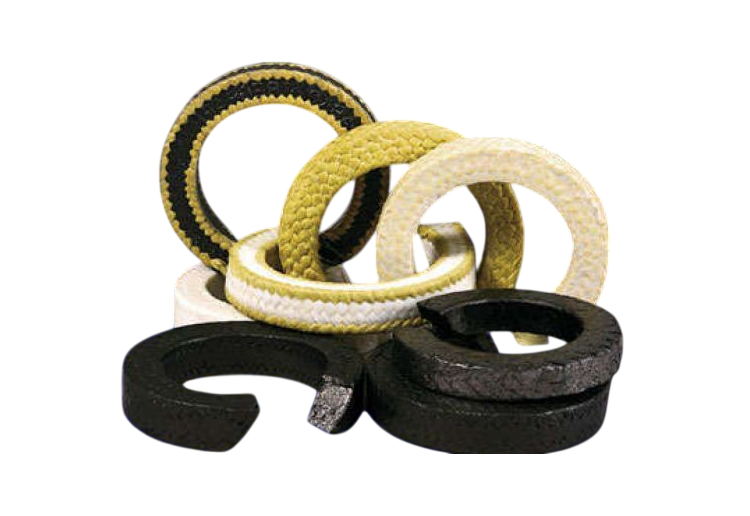

Сальниковая набивка

Уплотнительный материал, используемый для герметизации подвижных и неподвижных соединений в винтовом насосе (между валом и корпусом), предотвращает утечки рабочей среды, чаще используется для нейтральных (не опасных) сред перекачивания, защищает внутренние компоненты от попадания пыли, грязи и влаги.

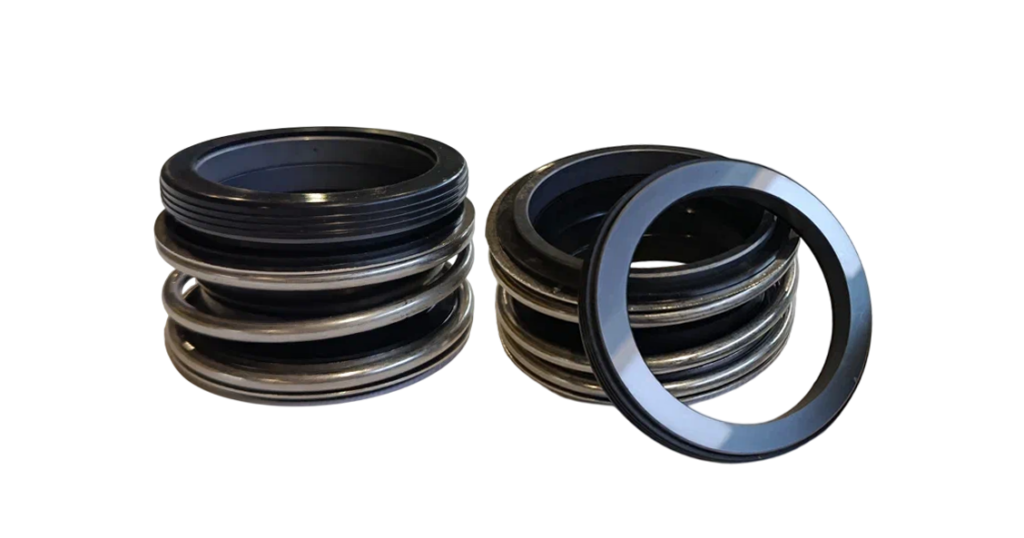

Одинарное торцевое уплотнение типа MG1 (cильфонное)


Эластомерное сильфонное торцевое уплотнение для насосного оборудования. Обеспечивает герметичность в месте прохода вращающегося вала через корпус насоса.

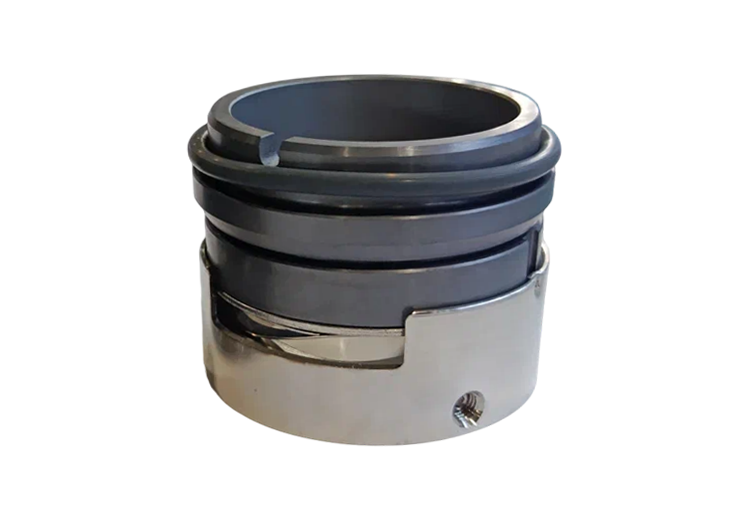

Одинарное торцевое уплотнение типа M7N (пружинное)


Компонентное подпружиненное торцовое уплотнение для насосов. Относится к типу одинарных неразгруженных уплотнений с вращающейся пружиной Super-Sinus или многопружинным блоком.

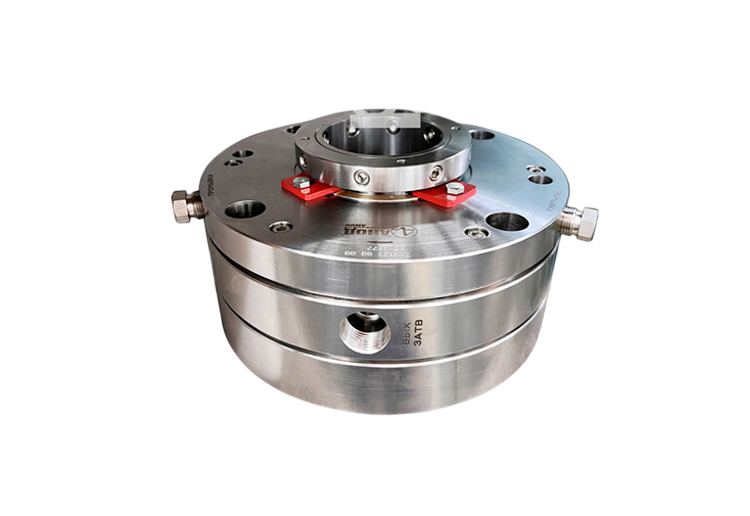

Двойное торцевое уплотнение

Вариант необходимый для перекачивания сложных или опасных сред (токсичных, газосодержащих мультифазных, легковоспламеняемых). Данный вид уплотнения может иметь систему обеспечения по стандарту API 682. Двойное механическое уплотнение с системой обеспечения полностью исключает попадание перекачиваемой среды в атмосферу.

Виды торцевых уплотнений

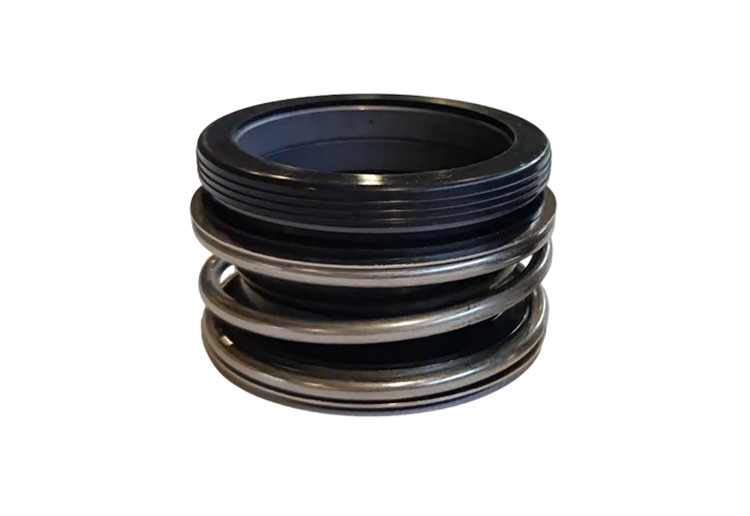

MG1
одинарное сильфонное
уплотнение

  • MG1 – сильфонное уплотнение, в котором подвижная часть защищена резиновой «гармошкой» (резиновый эластомерный сильфон с одной крупной конической пружиной).
  • Эластомерный сильфон одновременно работает как уплотнение по валу и как элемент, создающий осевое усилие вместе с пружиной. На валу нет динамического резинового кольца, которое могло бы его истирать («эффект притирки» вала отсутствует).
  • Не передает крутящий момент на сильфон (исключает скручивание резиновой части).
  • Самоочищается, твердые частицы не забивают сильфон.
  • MG1 незаменимо для винтовых насосов, перекачивающих сточные воды, сиропы, масла и жидкости с волокнистыми включениями. Сильфону не страшна кристаллизация среды снаружи.
  • До 10  бар (неразгруженное).
  • Температура: от -20 °C до +140 °C (ограничено свойствами резины сильфона).
    Если винтовой насос качает термальное масло или горячие нефтепродукты с температурой выше 140 °C, MG1 использовать нельзя – его резиновая «гармошка» разрушится. В таких условиях устанавливается M7N с уплотнительными кольцами из Viton (FKM) или Kalrez (FFKM).
  • Очень компактное. Существуют удлиненные версии (MG12, MG13).

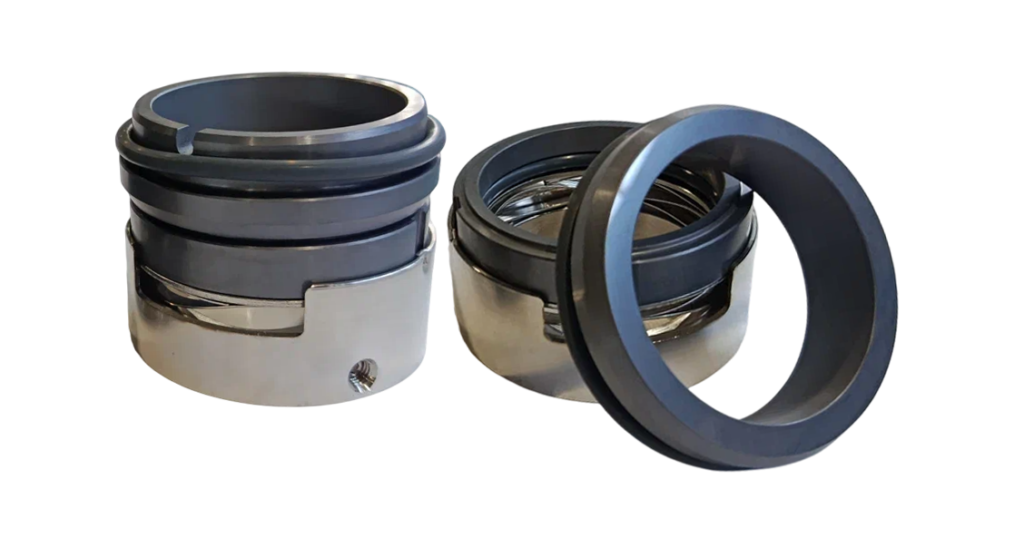

M7N
одинарное пружинное уплотнение

  • M7N – пружинное уплотнение с набором независимых или волновых пружин (блок из нескольких мелких пружин (мультипружинное) или волновая пружина).
  • Относится к категории «нажимные уплотнения». Подвижное кольцо перемещается вдоль вала по мере износа пары трения, а герметичность этого стыка обеспечивает резиновое кольцо круглого сечения (O-Ring).

  • Передача момента идет через металлический замок корпуса на кольцо.
  • Мелкие пружины могут забиться или заклинить при высокой концентрации сухого остатка.
  • M7N за счет жесткой металлической конструкции лучше справляется с высокой скоростью вращения вала, вязкими средами типа мазута, битума или клея, но требует чистой промывки, если в жидкости много твердых засыхающих фракций.
  • До 12 бар (модификации типа H7N – выше).
  • Температура: от -50 °C до +220 °C (ограничено только вторичным уплотнением — O-ring).
  • Типовых размеров по стандарту EN 12756 (DIN 24960).

Возможные причины выхода из строя торцевого уплотнения

  • Сухой ход: работа насоса без перекачиваемой жидкости вызывает перегрев и разрушение пар трения.
  • Абразивный износ: присутствие твердых частиц в рабочей среде приводит к повреждению уплотнений и нарушению герметичности системы.
  • Несовместимость материалов: если эластомеры или пары трения (керамика, карбид кремния, графит) не подходят для химического состава жидкости, они разрушаются.


Материалы пар трения (трущихся деталей)

  • Карбид кремния (SiC) / Карбид кремния: подходит для агрессивных сред и жидкостей с абразивными частицами.
  • Керамика / Графит: стандартное экономичное сочетание для воды и неагрессивных жидкостей.
  • Карбид вольфрама (WC) / Карбид вольфрама: используется для максимальных нагрузок и высокого давления.


Подбор торцевого уплотнения

Чтобы подобрать подходящее механическое торцевое уплотнение или устранить проблему протечки винтового насоса, свяжитесь со специалистом компании «Гидромеханика» по телефону 8 (800) 234-66-53 (звонок по России бесплатный) и ответьте на вопросы:

  • Какую жидкость перекачивает ваш насос (вязкость, наличие абразива)?
  • Какова температура перекачиваемой среды и рабочее давление?
  • Материал корпуса и тип уплотнения, которое установлено на насосе в данный момент?


Доставка по всей России

Оперативная доставка запчастей для винтовых насосов осуществляется по всей территории РФ.

Склад в г. Самара

О наличии на складе необходимых для вашего производства запчастей уточняйте по телефону 8 (800) 234-66-53 (звонок по России бесплатный) или по электронной почте office@hydromechanicsllc.com. Пополнение склада ходовыми позициями происходит заблаговременно, специалисты компании «Гидромеханика» поддерживают связь с заказчиками для совместного прогноза ближайших потребностей.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос
Заказать звонок

Стоимость насоса и запчастей

По вашей заявке мы подготовим официальное коммерческое предложение или проконсультируем вас по телефону.
Заявка на расчет стоимости

Конструктивные преимущества насосов

СИСТЕМА МОНИТОРИНГА РАБОТЫ НАСОСА
— Предотвращение сухого хода
— Защита от избыточного давления и перегрева
— Контроль герметичности ТУ
— Измерение температуры подшипников и обмотки электродвигателя

УПЛОТНЕНИЕ ВАЛА
Сальниковая набивка. Одинарное либо двойное торцевое уплотнение с системой обеспечения работы по стандарту API 682.

РЕГУЛИРОВКА ПРОИЗВОДИТЕЛЬНОСТИ
Обеспечивается за счет установки вариатора либо частотного преобразователя.

МАТЕРИАЛЫ ПОД ЗАКАЗ
Широкий ассортимент материалов, применение напылений дает возможность решать самые сложные задачи по перекачке.

ВАРИАНТЫ ИСПОЛНЕНИЯ
– общепромышленное
– взрывозащищенное
– рудничное
– санитарно-гигиеническое
– пищевое

Производственные преимущества насосов

КАЖДЫЙ НАСОС ПРОХОДИТ ИСПЫТАНИЯ
Агрегаты проверяются на электронном стенде, заказчику предоставляется отчет о рабочих характеристиках насосного агрегата.

ВХОДНОЙ КОНТРОЛЬ
Все материалы проходят 100-процентный лабораторный контроль качества.

СОБСТВЕННЫЙ ИНЖЕНЕРНО-ТЕХНИЧЕСКИЙ ОТДЕЛ
Производство каждого насоса начинается с разработки и утверждения конструкторской документации.

СЕРТИФИКАЦИЯ И МЕЖДУНАРОДНЫЕ СТАНДАРТЫ
Материалы, конструкции и технологии производства соответствуют международным стандартам. Вся продукция сертифицирована в соответствии с законодательством РФ.

Преимущества запасных частей

КАЧЕСТВО ПРОДУКЦИИ
Запасные части производятся из материалов высокого качества на современном оборудовании по проверенным временем технологиям. Все детали подвергаются тщательному многоступенчатому техническому контролю и полностью соответствуют требованиям конструкторской документации.

ТОЧНОСТЬ РАЗМЕРОВ
Для получения точных размеров в формовочном цеху ведется строгий производственный контроль, позволяющий учитывать различные сценарии усадки материалов.

АНАЛОГИ ИМПОРТНЫХ ЗАПЧАСТЕЙ
Возможно изготовление запасных частей, подходящих к винтовым насосам брендов Netzsch, Mono, Seepex, Moyno, Allweiler, Wangen.

ОПЕРАТИВНЫЕ ПОСТАВКИ
Наша компания заблаговременно пополняет склад, всегда остается на связи с заказчиками, совместно анализируя ближайшие потребности и прогнозируя возможные ситуации. Узнать о наличии запасных частей на складе можно по телефону 8 (800) 234-66-53 (звонок по России бесплатный).
